一、概述 　
　HG08-120A0208光端機是華光高科電子有限設備有限公司開發的點對點、多業務接入的光綜合傳輸產品。
二、主要特點
　
　　● 可提供4個2M接口、1個RS232接口和1個RS422接口（速率高達19.2Kb/s）；
　　● 可提供一路勤務話機接口供系統維護使用 ；
　　● 可擴展4M/10M帶寬的以太網接口；
　　● 可擴展1路V.35接口；
　　● 可擴展最多16路的音頻接口（包括2線環路音頻、2/4線音頻），2線環路雙絞線最多可達5公里；
　　● 不僅具有本端收無光、失步、誤碼、2M信號丟失告警，還有對端光路、電口故障告警 ；
　　● 本機采用ACC220V、DC-48V雙重供電方式，適用于不同的供電場合；
　　● 標準19英寸1U機箱設計。
三、技術特點 　
　　● 光接口特性
　　  線路碼型：NRZ+擾碼；
　　  線路碼速率：20.48M bit/s;
　　  發送光功率:-8~-15dBm或-3~-8dBm;
　　  接收機允許最小接收光功率Pmin(靈敏度):優于-36 dBm;
　　  接收動態范圍: 優于30dBm。
　　● 2M特性
　　 （1） 接口特性
　　 　 　 速率：2048Kbit/s±50 ppm（異步）；
　　 　 　 阻抗：75Ω（非平衡）/120Ω（平衡）；
　　 　 　 碼型：HDB3；
　　 　 　 物理/電氣特性：符合ITU-T G.703、G.823建議要求及相關國標要求。
　　 （2） 數字段特性
　　 　 　 誤碼特性：符合G.921規定及相關國標要求；
　　 　 　 輸入抖動容限：符合G.823/圖2和G.823/表2要求及相關國標要求；
　　 　 　 輸出抖動：符合G.921/表3要求；
　　 　 　 抖動轉移特性：抖動轉移函數的最大增益小于1dB；
　　 　 　 故障顯示和相應措施：符合G.921/表4要求。
　　● 話路特性
　　  有效傳輸頻帶300～3400 Hz
　　 音頻轉接方式二線/四線
　　 音頻轉接點電平：
　　 二線發送端標稱輸入電平：+8dBr～-7dBr
　　 二線發送端標稱輸出電平：-2.5dBr～-18dBr
　 　四線發送端標稱輸入電平：+1.5dBr～-14dBr
　　 四線發送端標稱輸出電平：+4dBr～-11.5dBr
　　 音頻轉接點阻抗
　　 標稱阻抗:二線600Ω(平衡)
　　 四線600Ω(平衡)
　　● RS422/RSS232特性
　　 速率≤19.2 Kbit/s
　　● 10Base-T以太網接口(選配)
　　 完全兼容IEEE802.3標準
　　 接口類型：RJ45雙絞線接口
　 　接口速率：10Mbit/s
　　 傳輸帶寬:4Mbit/s
　　 端對端線纜長度:100m(cat3/cat5非頻蔽雙絞線)
　　● V.35接口(選配)
　　 DCE模式
　　 接口數量:1路
　　● 模擬用戶線接口(選配)
　　 阻抗:600Ω
　　 FXO:用于連接PBX用戶線
　 　FXS:用于連接電話機或PBX中繼線,供電電壓48V
　 　接口數:最多16路
　　● 2/4線音頻接口(選配)
　　 用于連接載波機或其他具有2/4線音頻接口的設備
　　 阻抗:600Ω
　 　接口數:最多8路
　　● 監控管理與告警
　　 可對正在運行的光端機運行狀態、故障告警進行監控。
　　● 工作條件
　　 環境溫度：0℃～40℃（戶內型）；-40℃～85℃（戶外型）
　　 相對濕度：≤85%（30℃）；
　　 電磁相容性輻射和傳導干擾符合國際GB/TI13996要求；
　　 環境空氣無腐蝕性和溶劑性氣體，無揚塵。
　　● 供電條件
　　 交流輸入電壓為180～260V 頻率50Hz±5 Hz
　　 直流輸入電壓可為 -36～-72V 紋波系數 <5%
　　 供電功率：≥20W

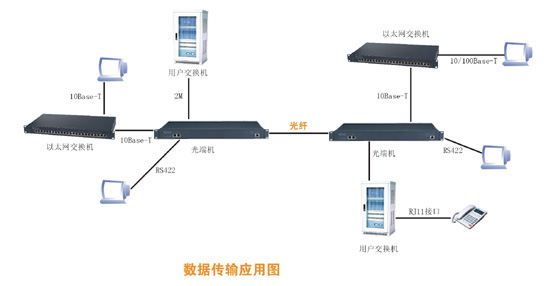

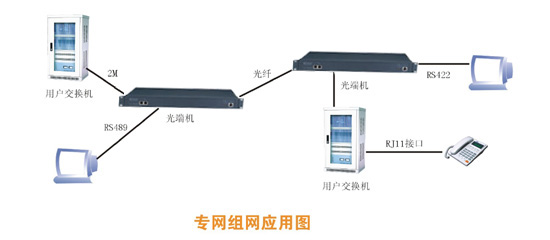

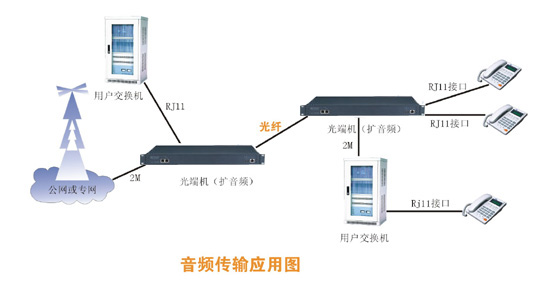

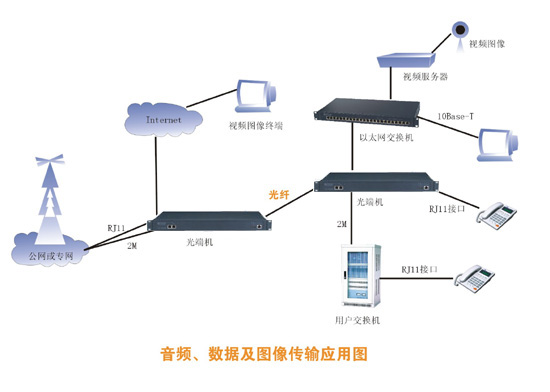

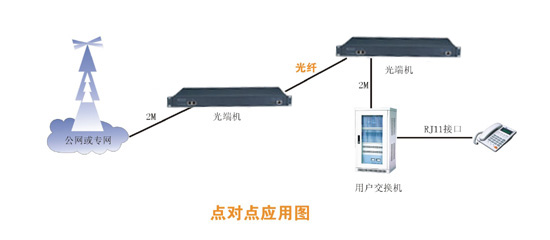

四、應用方案圖
